PreviNE, edição N^o 11

Se tivesse decolado, a aeronave da foto ao lado poderia ter se envolvido num grave acidente. Estando desbalanceada, não teria condições de prosseguir com o voo.

É responsabilidade do piloto certificar-se de que o carregamento esteja sempre dentro dos limites operacionais aprovados para cada modelo de aeronave. Contudo, perigosamente, por negligência ou deficiência em realizações de cálculos e interpretações gráficas, muitos pilotos não têm realizado o devido controle do peso e balanceamento.

“E o senhor? Tem realizado o controle do peso e balanceamento?”

Veja a seguinte situação hipotética:

Um piloto de 210 lbs de peso realizará um voo numa aeronave monomotora de quatro lugares (dois à frente e dois atrás). Ele transportará um passageiro pesando 200 lbs e duas caixas com 100 lbs e 50 lbs, respectivamente. O voo está previsto para durar 01:30h e a aeronave foi abastecida com 600 lbs de combustível.

Em relação ao controle do Peso e Balanceamento, levando-se em consideração os dados disponibilizados nas tabelas e gráfico de limite de peso e CG a seguir, poderíamos dizer que a aeronave estaria corretamente carregada?

Dados Gerais:

Realizado o controle do peso e balanceamento? Tudo bem quanto ao carregamento de nossa aeronave? TEM CERTEZA?

Embora a aeronave ofereça grande flexibilidade de carregamento, a mesma deverá operar com o peso e o centro de gravidade dentro dos limites operacionais aprovados.

Antes de ser entregue para a operação a aeronave é pesada, sendo computados o peso vazio básico e a respectiva localização do centro de gravidade (CG).

Conhecendo-se o peso vazio básico e o respectivo CG, o piloto poderá determinar o peso e o momento totais, bem como a posição do CG para a aeronave carregada. Para isso, basta que realize cálculos envolvendo operações básicas de adição, multiplicação e divisão e, em seguida, plote os valores obtidos nos respectivos gráficos de limite de peso e CG.

Uma má distribuição de carga na aeronave poderá resultar em restrições quanto ao teto de operação, manobrabilidade, razão de subida, velocidade, aumento do consumo de combustível, interrupção ou cancelamento do voo ou, até mesmo,
contribuir para a ocorrência de acidentes que podem resultar em perdas de vidas humanas e de bens materiais.

Sendo assim, o desempenho e a eficiência da aeronave durante o voo são fatores que influenciam diretamente na segurança. Por isso, faz-se necessário que seja realizado o controle efetivo do peso e do balanceamento das aeronaves antes dos voos.

“O controle do peso e balanceamento é uma questão de SEGURANÇA!”

Exemplos práticos de falhas no controle do peso e balanceamento estiveram presentes nos acidentes envolvendo um Learjet 35A e um PA-28, ambos ocorridos em 2007, nas cidades de São Paulo-SP e Salvador-BA, respectivamente.

No dia 04//11/2007, ao decolar do aeródromo do Campo de Marte, após a realização de um reabastecimento, uma aeronave Learjet 35A tornou-se incontrolável, caindo, em seguida, sobre residências nas proximidades do aeródromo de partida.

O trecho a seguir, retirado do Relatório Final da ocorrência, evidencia o desbalanceamento de combustível nas asas após a decolagem.

“(…) Após a rotação, o copiloto comentou a percepção de que a roda estava torta e, em seguida, identificou a tendência de rolamento da aeronave (asa direita pesada), associando tal ocorrência à compensação. Neste momento, o piloto identificou o rolamento como sendo consequência de desbalanceamento de combustível e mandou o copiloto “arrumar o combustível”, aparentemente assumindo os comandos de voo.

As palavras pronunciadas pelo piloto foram:

“… tá desbalanceado. Arruma esse combustível pra mim.”

(…) A aeronave iniciou uma descida com o nariz aproado com o solo (quase na vertical), vindo a atingir uma área residencial localizada a uma milha náutica à noroeste do Campo de Marte”.

Seis pessoas faleceram no acidente: os dois pilotos e quatro pessoas em solo.

Em 22/11/2007, após decolar do Aeroporto Internacional de Salvador, uma aeronave modelo PA-28 caiu a poucos metros da cabeceira oposta. Dos quatro ocupantes a bordo, dois faleceram e dois tiveram ferimentos graves. Durante a investigação, ficou constatada a recorrência da não utilização das tabelas e quadros utilizados para os cálculos do peso e balanceamento, conforme seção específica do Manual de Operação da Aeronave.

O trecho a seguir foi retirado do Relatório Final da ocorrência:

“O cálculo de peso e balanceamento deveria ter sido realizado pelo próprio piloto, todavia, conforme declaração dos demais pilotos que voavam essa aeronave, não era de praxe a utilização das tabelas e dos quadros previstos no Manual de Operação.

Considerando que o peso máximo de decolagem deveria ser de 2,150 lbs, constatou-se que havia 275 lbs (125kg) acima do envelope de peso, bem como um possível deslocamento do CG, em torno de 13% para trás da corda aerodinâmica
média (MAC)”

E quanto ao nosso voo hipotético? Ocorreu sem maiores problemas?

Quem respondeu que a aeronave não apresentaria problemas em relação ao peso e balanceamento, está correto!! De fato a aeronave estaria carregada corretamente para a decolagem! Porém, apresentaria, aproximadamente, 84 libras de excesso de peso para pouso. Atentou para isso?

Para a verificação do peso e balanceamento, deve-se, sempre, proceder conforme o preconizado nas Seções de Peso e Balanceamento dos Manuais de Operação dos diferentes modelos de aeronaves. Baseado nisso, para o cálculo do peso e balanceamento de nossa aeronave, procederemos conforme a seguir:

1º – Somando-se ao peso vazio o peso de todos os itens a serem carregados, teremos 3,034 lbs como o somatório dos pesos.

2º – Para determinação do momento total, multiplicando-se os pesos de cada item aos respectivos braços, realizando, em seguida, o somatório dos valores obtidos nas multiplicações, teremos o momento total como sendo 133,681.4 lb/in:

3º – De posse do peso total e do momento total, determinamos o CG, dividindo-se o valor do momento total pelo valor do peso total.

Sendo assim, teremos:

Momento total = 133,681.4
Peso total = 3,034

133,681.4 / 3,034 = + 44.06 in/datum

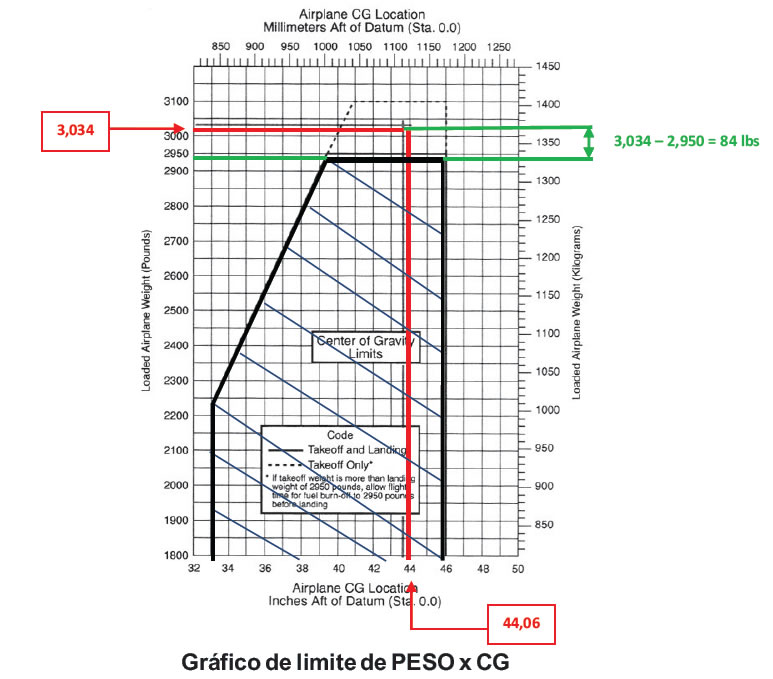

4º – No gráfico limite de PESO x CG, traçando-se uma linha vertical vermelha para cima, a partir do ponto que representa o centro de gravidade (44.06 polegadas) e uma linha horizontal vermelha, a partir do ponto que representa o peso (3,034 libras), vemos que as mesmas cruzam-se na área interna ao “envelope”. Isso evidenciaria que a aeronave estaria corretamente carregada para a decolagem.

5º – Em seguida, efetuando-se a diferença entre os valores encontrados para o peso total (3,034 lbs) e o peso máximo de pouso da aeronave (2,950 lbs) encontra-se 84 libras como diferença. Isso nos mostra que a aeronave estaria com excesso de peso para pouso de 84 libras. Nada de muito alarmante, haja vista este excesso poder ser consumido durante a operação da aeronave antes do pouso.

Prezado Comandante, o controle do peso e balanceamento é de suma importância para a segurança de voo. Portanto, não deixe sua consciência com EXCESSO DE PESO!

Antes do voo, atente para o controle do Peso e Balanceamento!

Bons Voos!

Fonte: PreviNE – Edição No 11. Boletim Informativo de Prevenção de Acidentes Aeronáuticos da Região Nordeste.

SERIPA II.
